CONFIGURACIÓN CRUZADA

• 1. CONEXIONES DE RED SIGUIENTE

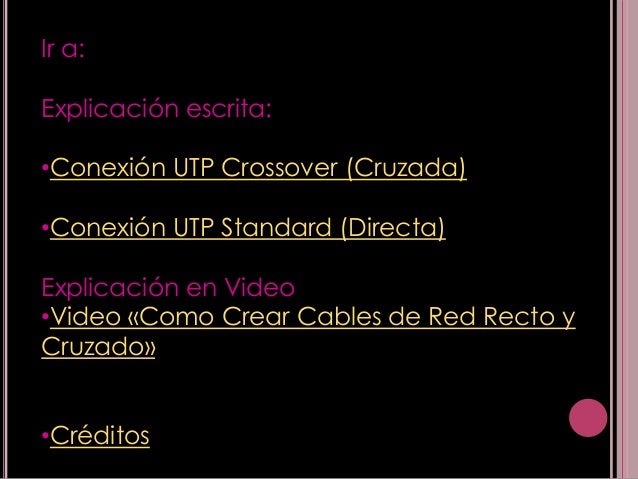

• 2. Ir a:Explicación escrita:•Conexión UTP Crossover (Cruzada)•Conexión UTP Standard (Directa)Explicación en Video•Video «Como Crear Cables de Red Recto yCruzado»•Créditos
• 3. CONEXIÓN UTP CROSSOVER (CRUZADA)SIGUIENTE MENÚ

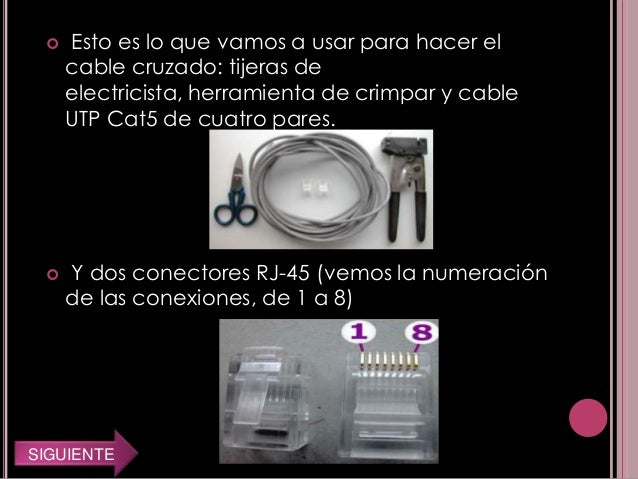

• 4.  Esto es lo que vamos a usar para hacer el cable cruzado: tijeras de electricista, herramienta de crimpar y cable UTP Cat5 de cuatro pares.  Y dos conectores RJ-45 (vemos la numeración de las conexiones, de 1 a 8)SIGUIENTE

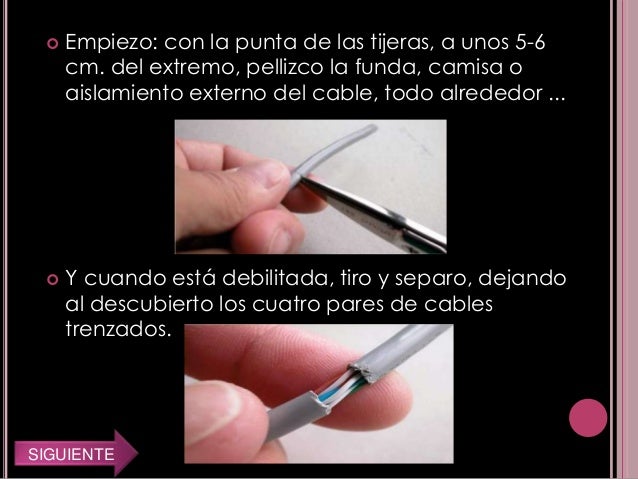

• 5.  Empiezo: con la punta de las tijeras, a unos 5-6 cm. del extremo, pellizco la funda, camisa o aislamiento externo del cable, todo alrededor ...  Y cuando está debilitada, tiro y separo, dejando al descubierto los cuatro pares de cables trenzados.SIGUIENTE
• 6.  Voy a preparar el lado de conexión normal  Desenrollo los cables, poniendo mucha atención, hasta el borde de la camisa (una vuelta más), y los coloco así: 1-blanco pareja de naranja, 2- naranja, 3-blanco pareja de verde, 4-azul 5- pareja de azul, 6-verde, 7-blanco pareja de marrón, 8-marrón, y los sujeto con fuerza; ya no puedo dejar que cambien el orden hasta acabar la construcción del conectorSIGUIENTE

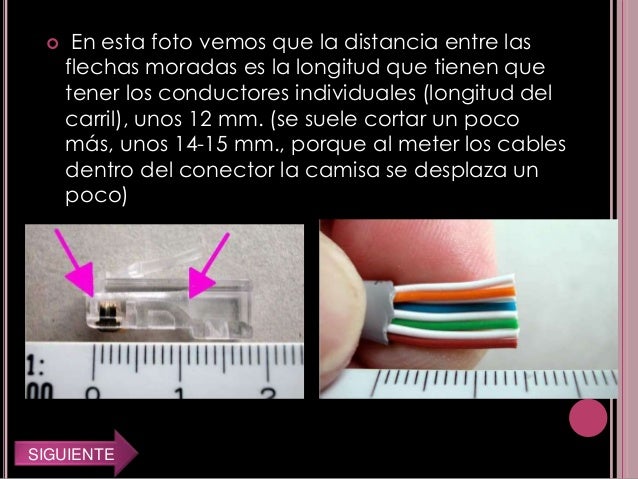

• 7.  En esta foto vemos que la distancia entre las flechas moradas es la longitud que tienen que tener los conductores individuales (longitud del carril), unos 12 mm. (se suele cortar un poco más, unos 14-15 mm., porque al meter los cables dentro del conector la camisa se desplaza un poco)SIGUIENTE

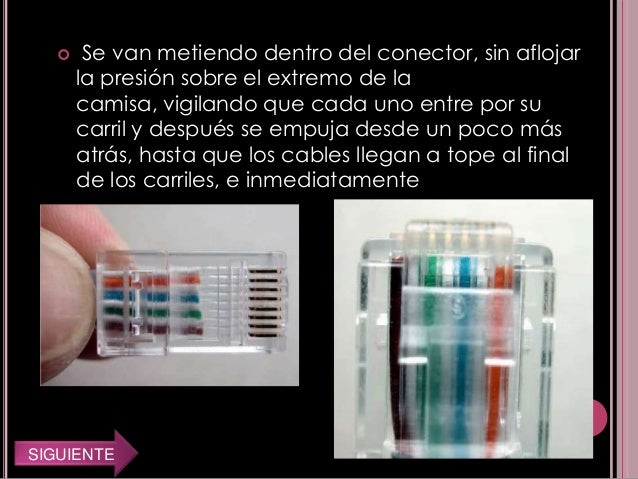

• 8.  Se van metiendo dentro del conector, sin aflojar la presión sobre el extremo de la camisa, vigilando que cada uno entre por su carril y después se empuja desde un poco más atrás, hasta que los cables llegan a tope al final de los carriles, e inmediatamenteSIGUIENTE

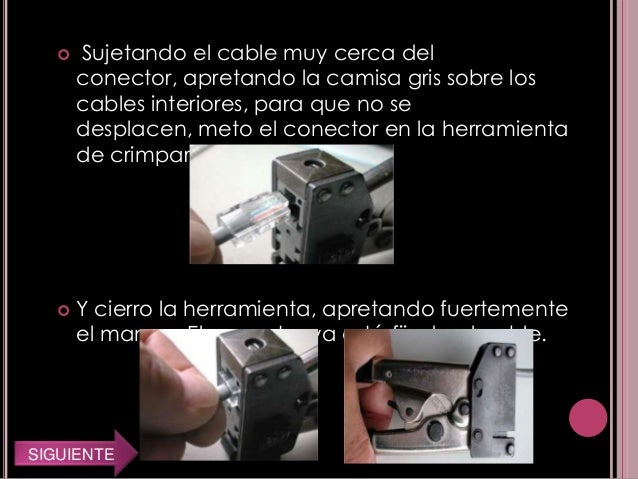

• 9.  Sujetando el cable muy cerca del conector, apretando la camisa gris sobre los cables interiores, para que no se desplacen, meto el conector en la herramienta de crimpar a tope  Y cierro la herramienta, apretando fuertemente el mango. El conector ya está fijado al cable.SIGUIENTE

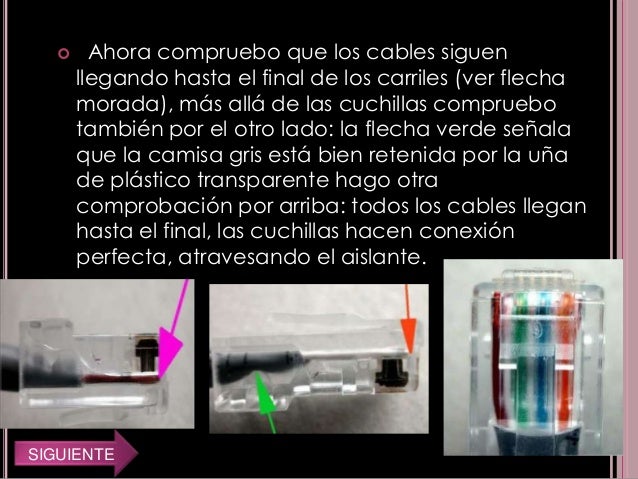

• 10.  Ahora compruebo que los cables siguen llegando hasta el final de los carriles (ver flecha morada), más allá de las cuchillas compruebo también por el otro lado: la flecha verde señala que la camisa gris está bien retenida por la uña de plástico transparente hago otra comprobación por arriba: todos los cables llegan hasta el final, las cuchillas hacen conexión perfecta, atravesando el aislante.SIGUIENTE

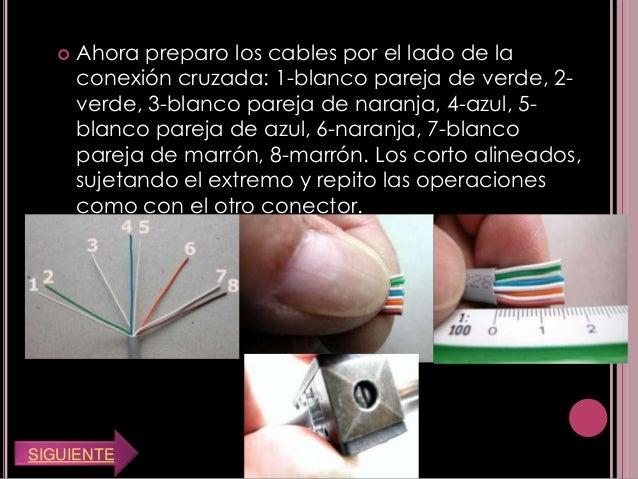

• 11.  Ahora preparo los cables por el lado de la conexión cruzada: 1-blanco pareja de verde, 2- verde, 3-blanco pareja de naranja, 4-azul, 5- blanco pareja de azul, 6-naranja, 7-blanco pareja de marrón, 8-marrón. Los corto alineados, sujetando el extremo y repito las operaciones como con el otro conector.SIGUIENTE

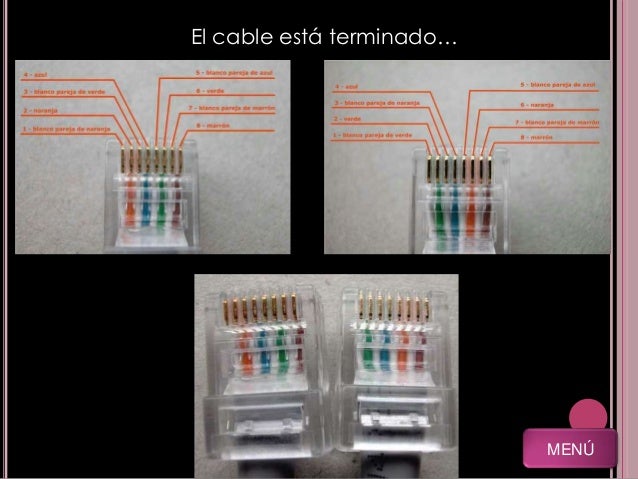

• 12. El cable está terminado… MENÚ
• 13. CONEXIÓN UTP STANDARD (DIRECTA)SIGUIENTE MENÚ
• 14.  El cable recto es sencillo de construir, solo hay que tener la misma norma en ambos extremos del cable. Esto quiere decir, que si utilizaste la norma T568A en un extremo del cable, en el otro extremo también debes aplicar la misma norma T568A. MENÚ

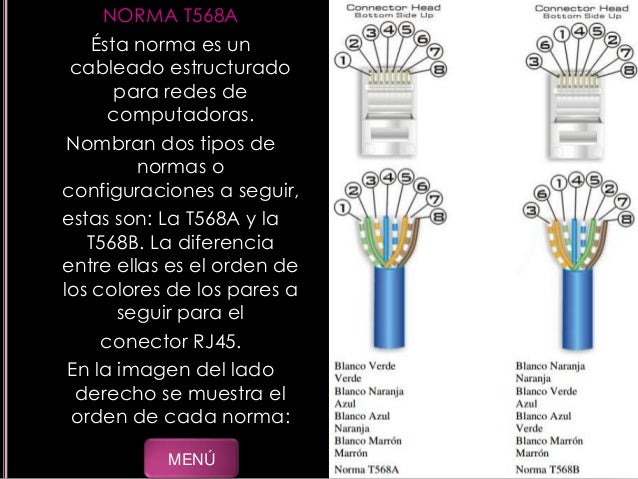

• 15. NORMA T568A Ésta norma es un cableado estructurado para redes de computadoras. Nombran dos tipos de normas oconfiguraciones a seguir,estas son: La T568A y la T568B. La diferenciaentre ellas es el orden delos colores de los pares a seguir para el conector RJ45. En la imagen del lado derecho se muestra el orden de cada norma: MENÚ
• 16. VIDEO «COMO CREAR CABLES DE RED RECTO Y CRUZADO» HTTP://WWW.YOUTUBE.COM/WATCH?V=KXFKRXKV92KMENÚ
• 17. CBT DR. ALFONSO LEÓN DE GARAYCRÉDITOS: GABRIELA MIGUEL LÓPEZ NL: 25 ANA LAURA SÁNCHEZ VILLEGAS NL: 41 GRADO: 3° GRUPO: «4» TÉCNICO EN INFORMÁTICA QUINTO SEMESTRE REDES DE COMPUTADORA
•
• CIBERGRAFIA:http://es.slideshare.net/AnaLaura02/conexin-utp-directocruzado
